Винт-стойка шестигранный M3 A2-70 из нержавеющей стали 11 мм для прокладки печатных плат
Подробная информация о продукте:
| Место происхождения: | КИТАЙ |
| Фирменное наименование: | guanbiao |
| Сертификация: | ISO9001 |
| Номер модели: | M3 |
| Документ: | guanbiao hardware PPT(new)P...DF.pdf |
Оплата и доставка Условия:
| Количество мин заказа: | 50000 |
|---|---|
| Цена: | negotiable |
| Упаковывая детали: | Пластиковый пакет + картон + поддон |
| Время доставки: | 15-20 рабочих дней |
| Условия оплаты: | T/T. |
| Поставка способности: | 5000000 |
|
Подробная информация |
|||
| применение продукта: | Потребительская электроника | Нить: | Мужчина-женщина |
|---|---|---|---|
| Время выполнения: | 15 ~ 20 рабочих дней | Финш: | Пассивация ** (оптимальная коррозионная стойкость для нержавеющей стали) |
| Материал: | А2-70 Нержавеющая сталь (304) | Терпимый: | +/- 0,05 мм |
| Сила: | Высокий | Спецификация: | Iso |
| Количество: | Упаковка 1000 штук | Тип: | Сцепные винты |
| Образцы: | Бесплатные образцы | Легко установить: | Да |
| Общая длина: | 11 мм | ||
| Выделить: | Шестигранный винт-стойка M3 для печатных плат,Стойка из нержавеющей стали A2-70,Винт-стойка для печатных плат с расстоянием 11 мм |
||
Характер продукции

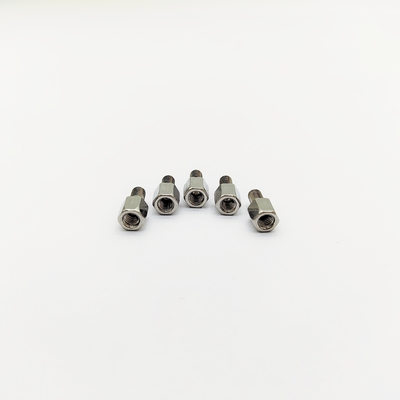

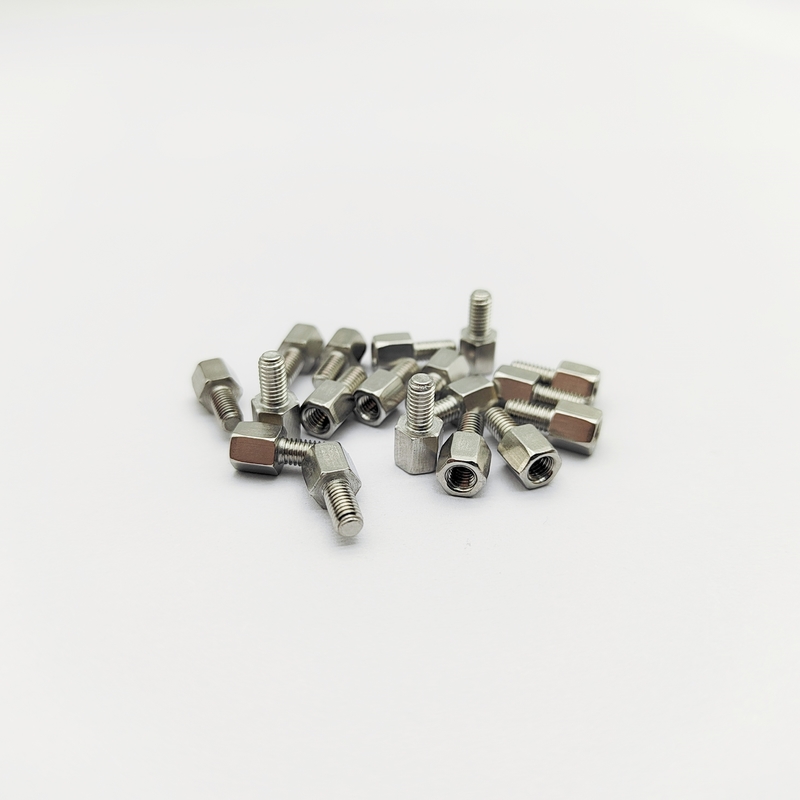

Винты-стойки M3 с шестигранной головкой, резьба "папа-мама".Нержавеющая сталь A2-70 (304), пассивированная отделка. Размер H4.75-M3x11+6. Идеально подходит для серверов, сетевого оборудования и электроники. Полностью настраиваемые длины и характеристики резьбы.
НашиВинты-стойки M3 с шестигранной головкой, резьба "папа-мама" - это прецизионные проставки, разработанные для надежного штабелирования и прокладки плат в электронных сборках. Модель H4.75-M3x11+6 имеет шестигранный корпус для легкой установки стандартным гаечным ключом, с наружной резьбой на одном конце (длина 6 мм) и внутренней резьбой на другом (глубина 5 мм), обеспечивая гибкие и надежные соединения. Изготовлены из нержавеющей стали A2-70 (304) и обработаны пассивацией, они предлагают экономичное решение с отличной коррозионной стойкостью для общих применений внутри помещений, что делает их основным элементом в производстве электроники.
| Диаметр резьбы | M3 x 0,5 мм |
|---|---|
| Размер шестигранника (AF) | 4,75 мм (3/16 дюйма) |
| Общая длина (L) | 11 мм (Полностью настраиваемая) |
| Длина наружной резьбы (L_m) | 6 мм (Полностью настраиваемая) |
| Глубина внутренней резьбы (L_f) | 5 мм (L - L_m, Полностью настраиваемая) |
| Материал | Нержавеющая сталь A2-70 (304) |
| Обработка поверхности | Пассивация (Оптимальная коррозионная стойкость для нержавеющей стали) |
| Предел прочности при растяжении | 700 МПа (мин) |
| Настройка | Настраиваемые L, L_m, L_f и размеры резьбы (M2-M6) |
- Штабелирование печатных плат: Создание нескольких слоев печатных плат (PCB) в серверах, маршрутизаторах и устройствах хранения данных.
- Прокладка компонентов: Обеспечение точного расстояния между платами и шасси для воздушного потока, отвода тепла и зазора между компонентами.
- Монтаж оборудования: Крепление модулей, дочерних плат и дисков внутри компьютеров, промышленных контроллеров и измерительных приборов.
- Заземление: Установление надежных путей электрического заземления между печатными платами и металлическими корпусами.
- Бытовая электроника: Используется в бытовой технике, сетевых устройствах и аудио/видеооборудовании.
- Выбор инструмента: Используйте шестигранный ключ 3/16 дюйма (4,76 мм) в соответствии с размером головки стойки.
- Установка наружной резьбы: Вкрутите наружную резьбу 6 мм (M3) в предварительно нарезанное отверстие в шасси или базовой печатной плате. Затяните надежно с помощью шестигранного ключа, но избегайте чрезмерного затягивания, чтобы не повредить резьбу.
- Штабелирование компонентов: Поместите плату или компонент, который необходимо проложить, над установленной стойкой.
- Закрепление сборки: Вставьте винт M3 (продается отдельно, рекомендуемая максимальная длина ~4 мм, чтобы избежать упора в дно 5-мм отверстия) через компонент и во внутреннюю резьбу стойки. Затяните винт, чтобы завершить сборку.
- Пользовательские конфигурации: Мы можем настроить длину наружной и внутренней резьбы в соответствии с вашими конкретными требованиями к дизайну и высоте штабелирования.
- Более 20 лет опыта производства винтов и опыт разработки нестандартных винтов, предоставление экономически эффективных решений и поддержка цепочки поставок крепежа.
- Точное производственное оборудование с импортным оборудованием из Тайваня для производства прецизионных винтов и аппаратных аксессуаров, с бесплатным тестированием образцов для проверки совместимости.
- Полная система управления с несколькими строгими проверками качества для каждой партии продукции.
- Выделенное управление учетными записями для беспрепятственного сотрудничества и услуг поддержки системы.
Наша команда опытных профессионалов предоставляет всестороннюю поддержку по всем аспектам наших винтов-стоек с шестигранной головкой, включая консультации по выбору, руководство по установке и помощь в устранении неполадок. Мы предлагаем подробные спецификации продукции, паспорта безопасности материалов и пошаговые руководства по установке.
Для советов по техническому обслуживанию и передовым методам наши эксперты предоставляют ценные советы по продлению срока службы продукта и поддержанию производительности. Мы стремимся к исключительной поддержке клиентов и обеспечению соответствия нашей продукции самым высоким стандартам качества и надежности.
Наши винты-стойки с шестигранной головкой тщательно упакованы во влагостойкие полиэтиленовые пакеты внутри прочных картонных коробок с упаковочными материалами для предотвращения перемещения во время транспортировки. Более крупные заказы паллетируются и оборачиваются термоусадочной пленкой для безопасной доставки.
Мы используем надежные курьерские службы с предоставлением информации для отслеживания всех отправлений, чтобы обеспечить своевременную и безопасную доставку в ваше местоположение.
